衬塑管道是以普通碳素钢管作为基体,内衬化学稳定性优良的多种改性共混聚合物塑料,与钢管经冷拉复合或滚塑成型复合钢管,它既有钢管的机械性能,又有塑料 管的耐腐蚀,缓结垢,不易生长微生物的特点,是输送酸、碱、盐、有腐蚀性气体等介质的理想管道。它既保留了钢管的强度和传统的连接方法,而且经过塑料材料 不同的改性,充分发挥了塑料材料的耐腐蚀、抗老化、高耐磨、无锈、无毒、内壁光滑等特点。经改性后的耐腐蚀的衬塑钢管,是石油、化工、电力、煤炭、轮船、 码头等行业的工
业管道的替代产品。内衬食品级聚丙烯,能用于食品、医药及饮水等行业。常见的衬塑钢管有:钢衬聚丙烯管(GSF.PP),钢衬聚氯乙烯管 (GSF.PVC),钢衬聚乙烯管,钢衬聚烯烃管(GSF.PO)钢衬聚四氟乙烯管(GSF.F4)。
相关产品:衬四氟金属软管 衬氟电动球阀 衬四氟膨胀节 气动衬氟球阀
衬塑管道的技术指标
一、衬塑管道工作压力:
≤1.6mPa,承受负压,介质温度:-40℃~110℃,衬层厚度:设备8±1mm,管配件DN25~DN50 3mm DN65~DN100 4mm DN125~200 5mm DN250~DN400 6mm
二、衬塑管道技术要求:
【1】设备制造验收规范按HGJ92-90标准、GHJ33-91标准;
【2】设备及管件法兰按GB2555-81、GHJ45-91标准或用户要求配制;
【3】设备焊接按GB/T4709-92标准,焊缝按GB13985-88标准;
【4】选用JG-873型电火花微孔探伤仪,输出电压5KV-30KV探头在防腐衬里层表面以移动速度不超过50mm/s探测,以不击穿为合格。
钢衬塑管道特点
【1】具有优良的物理性能
【2】具有极好的耐腐蚀性能
【3】机械强度与钢管相同
【4】卫生无毒、不积垢,不滋生微生物、保证流体品质
【5】耐化学腐蚀、耐土壤和海洋生物腐蚀,耐阴极剥离
【6】安装工艺成熟、方便快捷
【7】耐候性好,适用沙漠、盐碱等苛刻环境
【8】管壁光滑、提高输送效率、使用寿命长
衬塑管道的使用温度
【1】 钢衬聚丙烯管(GSF.PP)的介质工作温度:-20℃~105℃
【2】钢衬聚氯乙烯管(GSF.PVC)的介质工作温度:-15℃~65℃
【3】钢衬聚乙烯管(GSF.PE)的介质工作温度:-20℃~80℃
【4】钢衬聚烯烃管(GSF.PO)的介质工作温度:-15℃~110℃
【5】钢衬聚四氟乙烯管(GSF.F4)的介质工作温度:-100℃~250℃
衬塑管道优势
【1】产品采用先进的滚塑工艺整体一次成型;
【2】衬里致密度高,整体性强,无内应力;
【3】无接头,无焊缝;
【4】不脱落,不龟裂;
【5】无气泡,钢塑间无空隙,耐负压;
【6】耐腐蚀,耐压,机械强度;耐老化,耐磨损,使用温度范围广;
【7】任何形状钢件、非标件均可衬;
【8】安装容易,连接方式可靠快捷,维修方便,安装过程中需加长或裁短均可现场衬,修复如初;
【9】无毒性,无污染,节能环保;
【10】规格系列,配套齐全,适用范围广泛,规格品种齐全。
衬塑管道应用领域
衬塑管道广泛应用于石油、化工、化纤、氯碱、染料、农药、医药、环保、冶炼、电力等行业的介质输送及环保处理系统、饮水工程及给排水工程。
【1】化工行业:酸、碱、盐的制造业、化肥、农药、化学、橡胶塑料等行业输送腐蚀性气体、 液体、固体粉末的工艺管及排放管。
【2】电力工程:工艺用水回水输送、化水、废渣、粉煤灰输送。
【3】冶炼行业:金属冶炼中腐蚀介质的输送。
【4】矿山行业:矿粉、矿浆、矿渣、尾矿排放,回填、通风、抽放瓦斯和喷浆等。
【5】制药行业:输送各种腐蚀性介质、污水、废水。
【6】油田气田:含油污水,气田污水,油气混合物,采油及集输工艺管道。
【7】农业喷灌:深井管,滤水管,暗渠输送管,排水管,灌溉给水用管。
【8】市政行业:城市建筑给水,饮用水,消防水,热网回水,煤气,天然气输送,高速公路埋地排水及绿化带浇灌等通道。

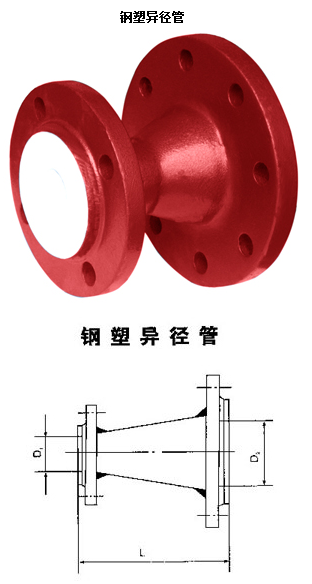

产品结构、规格
公称通径DN | L | D1 | D2 | 公称通径DN | L | D1 | D2 |
50*25(2"*1") | 120 | 21 | 45 | 300*150(12"*6") | 240 | 143 | 290 |
60*50(2.5"*2") | 120 | 45 | 60 | 300*200(12"*8") | 240 | 191 | 290 |
80*50(3"*2") | 120 | 45 | 74 | 300*250(12"*10") | 240 | 241 | 290 |
80*65(3"*2.5") | 120 | 60 | 74 | 350*200(14"*8") | 240 | 191 | 340 |
100*50(4"*2") | 120 | 45 | 94 | 350*250(14"*10") | 240 | 241 | 340 |
100*65(4"*2.5") | 120 | 60 | 94 | 350*300(14"*12") | 240 | 290 | 340 |
100*80(4"*3") | 120 | 74 | 94 | 400*250(16"*10") | 240 | 241 | 390 |
125*65(5"*2.5") | 180 | 60 | 118 | 400*300(16"*12") | 240 | 290 | 390 |
125*80(5"*3") | 180 | 74 | 118 | 400*350(16"*14") | 300 | 340 | 390 |
125*100(5"*4") | 180 | 94 | 118 | 450*300(18"*12") | 300 | 290 | 438 |
150*80(6"*3") | 180 | 74 | 143 | 450*350(18"*14") | 300 | 340 | 438 |
150*100(6"*4") | 180 | 94 | 143 | 450*400(18"*16") | 300 | 390 | 438 |
150*125(6"*5") | 180 | 118 | 143 | 500*350(20"*14") | 300 | 340 | 486 |
200*100(8"*4") | 180 | 94 | 191 | 500*400(20"*16") | 300 | 390 | 486 |
200*125(8"*5") | 180 | 118 | 191 | 500*450(20"*18") | 300 | 438 | 486 |
200*150(8"*6") | 180 | 143 | 191 | 600*300(24"*12") | 300 | 290 | 584 |
250*125(10"*5") | 180 | 118 | 241 | 600*400(24"*16") | 300 | 390 | 584 |
250*150(10"*6") | 240 | 143 | 241 | 600*450(24"*18") | 300 | 438 | 584 |
250*200(10"*8") | 240 | 191 | 241 | 600*500(24"*20") | 300 | 486 | 584 |
衬塑管道的检测
【1】衬塑管道内衬原材料材质检测;
【2】内衬厚度检测(≧3mm);
【3】剥离强度检测(聚乙烯衬层与管内壁粘接力≧70N/cm);
【4】电火花检测(内衬层15KV电火花检测,应无漏电);
【5】压力试验检测(DN150/200/300/400:水压试验压力:21MPa和气压试验压力16.5MPa;DN600水压试验压力:5.0MPa和气压试验压力4.0MPa;);
【6】绝缘电阻、电绝缘强度检测。
不同衬塑管道特征
PE衬塑管道特征:
性能:
介质工作温度:-25℃~+80℃(改性聚乙烯工作温度105℃)
介质工作压力:正压2.5MPa,常温下负压为75KPa
PE衬塑管道耐腐蚀性:
PE衬塑管道对非氧化性酸(如盐酸、稀硫酸、氢氟酸)、稀硝酸、碱和盐溶液都有良好的耐蚀性,但不耐浓硝酸、浓硫酸 和其他强氧化剂的腐蚀。对有机溶剂、常温下一般腐蚀性良好。
典型应用:
PE衬塑管道适用于一般腐蚀性液体介质输送,更适用于生活用水和饮用冷热水的输送,输水时,不影响水质,符合食品卫生要求,钢耐磨高密度聚乙烯管可广泛用于固液浆体如煤炭、矿砂的输送。
PE衬塑管道性能参数
介质名 | 浓度% | 温度 | 介质名 | 浓度% | 温度 | ||
20℃ | 60℃ | 20℃ | 60℃ | ||||
亚硫酸 | О | О | 氯化亚铁 | 37 | О | Δ | |
硫酸 | 70 | О | Δ | 氯化钠 | 90 | О | О |
硫酸 | 80 | О | × | 氯化镁 | 90 | О | О |
硫酸 | 95 | Δ | × | 高锰酸钾 | 90 | О | О |
乙酸 | 60 | О | Δ | 次氯酸钠 | 15 | О | О |
甲酸 | 80 | О | О | 溴化钾 | О | О | |
硝酸 | 25 | О | Δ | 硝酸铵 | 100 | О | О |
硝酸 | 50 | Δ | × | 硝酸银 | 100 | О | О |
氢氟酸 | 75 | О | О | 硝酸钾 | 90 | О | О |
硼酸 | 100 | О | О | 硝酸铜 | О | О | |
砷酸 | 100 | О | О | 乙醛 | 100 | Δ | × |
酒石鲮 | 10 | О | О | 丙酮 | 100 | Δ | × |
磷酸 | 85 | О | О | 戊醇 | 100 | О | О |
铬酸 | 100 | О | О | 苯胺 | 100 | О | О |
双氧水 | 35 | О | О | 乙醚 | × | × | |
丹宁酸 | О | О | 乙醇 | О | О | ||
乳酸 | 75 | О | О | 乙二醇 | О | О | |
苯磺酸 | О | О | 橄榄油 | О | О | ||
盐酸 | О | О | 甘油 | О | О | ||
氨水 | 28 | О | О | 醋酸乙酯 | О | О | |
氢氧化钾 | 30 | О | О | 尿素 | О | О | |
氢氧化钙 | 100 | О | О | 酚 | 90 | О | О |
氢氧化钠 | 48 | О | О | 丁醇 | 100 | О | О |
氯化铵 | 100 | О | О | 甲醇 | О | О | |
氯化铝 | 100 | О | О | 增塑剂 | О | Δ | |
氯化钙 | 50 | О | О | 明矾 | О | О | |
氯化铜 | 100 | О | О | 硫酸铵 | О | О | |
碳酸钠 | 100 | О | О | 硫酸铜 | О | О | |
亚硫酸钠 | О | О | 硫酸钠 | 90 | О | О |
PO衬塑管道特征
性能:
介质工作温度:-25℃~+100℃(改性聚烯烃工作温度110℃)
介质工作压力:正压2.5MPa;负压90KPa
PO衬塑管道的特性:
PO衬塑管道无毒而抗温耐低温耐负压,耐真空耐腐蚀,抗老化,抗冲击,表面光滑结合力强。对一般酸碱盐的有机溶剂性能良好,适用于腐蚀性气体,液体及固体液,浆液介质的输送。
PO衬塑管道广泛应用于化工、生物、电力、冶炼、制药、食品、环保等领域,在-70℃-110℃内是取代橡胶瓷,玻璃钢不锈钢塑料板等衬里的理想材料。
PO衬塑管道采用大型滚塑机生产,一次成型无接缝,正宗滚塑工艺平整坚固永不脱落。是PP、PE滑面级的换代产品。
PO衬塑管道耐腐蚀性能参数
化学介质 | 浓度 | 温度 | 化学介质 | 浓度 | 温度 | 化学介质 | 浓度 | 温度 | |||
重量% | 25℃ | 100℃ | 重量% | 25℃ | 100℃ | 重量% | 25℃ | 100℃ | |||
盐酸 | 35 | A | A | 丙烯酸 | 50 | A | A | 醋酸戊酯 | |||
>38 | B | B | 亚硫酸 | 浓缩 | A | A | 过氧化氢 | 30 | B | ||
硝酸 | 0-30 | A | A | 柠檬酸 | 饱和 | A | A | 90 | B | ||
30-50 | A | B | 酒石酸 | 95 | A | A | 次氯酸钠 | 17 | A | B | |
50-70 | A | 氢氟酸 | <50 | A | A | 20 | A | B | |||
硫酸 | 0-50 | A | A | 70 | A | B | 三氯化铁 | A | A | ||
50-70 | A | B | 高氯酸 | 10 | B | 氢氧化钙 | A | A | |||
75-90 | B | 苯磺酸 | B | 醋酸丁酯 | 60 | B | |||||
油酸 | A | A | 水杨酸 | A | 次氯酸钠 | 80 | A | B | |||
甲酸 | 90 | A | A | 月桂酸 | A | A | 氯酸钠 | 90 | A | A | |
磷酸 | 85 | A | A | 氢溴酸 | 50 | A | B | 氢氧化钾 | 30 | A | A |
溴酸 | >90 | A | 氯磺酸 | 氢氧化钙 | 100 | A | A | ||||
10 | A | A | 氟硅酸 | <30 | A | A | 氢氧化钠 | 10 | A | A | |
醋酸 | 浓 | B | 次氯酸 | 浓 | A | A | 过氧化氢 | 35 | A | A | |
10 | A | B | B | B | 发烟硝酸 | 90 | |||||
铬酸 | 30 | A | 甘味酸 | A | B | 无水醋酸 | A | A | |||
氯酸 | <20 | A | A | 二甲基甲酰胺 | A | A | 二氯甲烷 | A | |||
氨水 | 28 | A | A | 氢氧酸 | 80 | A | B | 硝酸银 | 100 | A | A |
30 | A | A | 氰化铜 | A | B | 硝酸钾 | 90 | A | A | ||
90 | A | B | 氯化铵 | 100 | A | A | 磷酸铵 | A | A | ||
尿素 | A | A | 氯化钠 | 90 | A | A | 硝酸铜 | A | A | ||
苯酚 | A | B | 硫酸铜 | 90 | A | A | 碳酸钠 | A | A | ||
苯胺 | 60 | B | 硝酸铵 | 100 | A | A | 氯化钾 | A | A | ||
苯甲醛 | A | 过氧化氢 | 30 | A | B | 溴化钾 | A | A | |||
硝基苯 | A | 90 | B | 氯化铝 | A | A | |||||
甲烷 | A | 氯化亚铁 | A | A | 溴酸碘 | A | A | ||||
甲酚 | A | 三氧化硫(干) | A | B | 环己醇 | B | |||||
甲醇 | A | B | 三氧化硫(湿) | A | B | 氯己醇 | B | ||||
戊醇 | B | 二氧化硫 | B | 矿物油 | B | ||||||
甲醛 | 37 | A | B | 三氯化硫 | 硫酸蒸汽 | A | A | ||||
丙酮 | 50 | A | B | 三氯化锑 | A | B | |||||
苛性钠 | 80 | A | B | 氯乙烯 | A | A | |||||
氨气 (干燥) | A | B | 硅氟化氨酸 | 95 | A | A |
PP衬塑管道特征
PP衬塑管道性能:介质工作温度:-20℃- +105℃
介质工作压力:正压2.5MPa,常温下负压为94KPa
典型应用:
PP衬塑管道适用于腐蚀性流体介质及工业纯水、化学纯水、离子水、无离子水的输送,使用寿命比不锈钢长,可替代不锈钢管,比衬胶管、玻璃钢管寿命更长。
PP衬塑管道耐 腐蚀性:除浓硝酸、发烟硫酸、氯磺酸等强氧化性酸外,能耐大多数的有机和无机酸、碱、盐,对应力腐蚀的抗蚀性良好,能耐10%以下的硝酸、甲酸、醋 酸,36%以下的盐酸,20%以下的氢溴酸、稀氢氟酸、各种浓度的碳酸、硼酸、丁酸、碱及绝大多数盐、汞、空气、NH3、CO2、CO、NO2、HCL等 气体的腐蚀多功能。
PP衬塑管道耐腐蚀性能参数
腐蚀介质 | 浓度% | 温度℃ | 耐蚀性 | 腐蚀介质 | 浓度% | 温度℃ | 耐蚀性 |
硫酸 | 50 | 80 | 耐 | 氢氧化钾 | 55 | 100 | 耐 |
发烟 | 60 | 尚耐 | 氨水 | 饱和 | 80 | 耐 | |
盐酸 | 30 | 100 | 耐 | 石油 | 60 | 尚耐 | |
硝酸 | <25 | 60 | 耐 | 乙醚 | 60 | 尚耐 | |
30 | 20 | 尚耐 | 苯类 | 60 | 尚耐 | ||
磷酸 | 任何 | 100 | 耐 | 酮类 | 任何 | 60 | 耐 |
醋酸 | 50 | 80 | 耐 | 甲醇 | 任何 | 100 | 耐 |
铬酸 | 80 | 20 | 耐 | 乙醇 | 100 | 100 | 耐 |
草酸 | 饱和 | 80 | 耐 | 甲醛 | 90-100 | 60 | 耐 |
氢氟酸 | 50 | 80 | 耐 | 二氯乙烷 | 40 | 60 | 耐 |
氢氧化钠 | 10-30 | 80 | 耐 | 双氧水 | 60 | 耐 | |
氢氧化钙 | 饱和 | 100 | 耐 |
