衬氟截止阀(直流式)

文字:[大][中][小] 22.04.09     浏览次数:797

截止阀是指启闭件(阀瓣)由阀杆带动并沿阀座中心轴线做升降运动的阀门,是一种常用的截断阀,主要用来接通或截断管路中的介质,一般不用于调节流。基本结构有:J41型直通式、J44型直角式、J45型直流式。截止阀具有结构紧凑、启闭灵活、耐腐蚀性强、行程短的特点,广泛应用于化工、石油、医药、食品、钢铁冶炼、造纸、水电、环境保证等腐蚀性严重的场合。


衬里材料:FEP、PFA、GXPO等。


驱动方式:手轮、蜗轮、电动、气动、液动。


产品特性:


◆与闸阀相比,截止阀的结构较简单,制造与维修都较方便。


◆密封面不易磨损、擦伤,密封性较好、寿命长。


◆启闭时阀瓣行程较小,启闭时间较短、阀门高度较小。


◆阀瓣与阀杆设计为一体结构,结构紧凑,使用安全。


◆截止阀有三种结构形式:直通式、直流式、角式,其中直通式较为常用,角式可以安装在管路系统的拐角处,直流式流阻是截止阀中较小的。


◆可根据用户需求配置气动、电动装置,满足遥控和程控的需要。


◆更换零件衬里材料可适用各种介质。


直流式衬氟截止阀相关产品:衬四氟蝶阀  衬四氟膨胀节 衬氟电动球阀


基本信息


设计与制造符合中国国家标准


基本结构形式:直通式、直流式


公称压力 PNl.0~2.5MPa


公称通径 DNl5~350mm

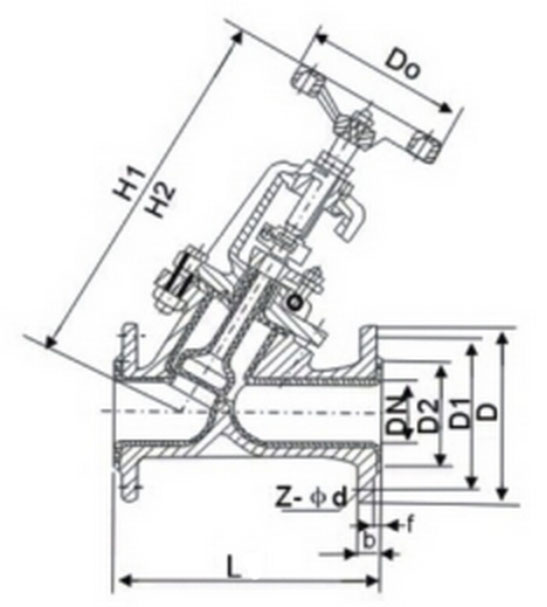

连接尺寸表

PN :1.6Mpa


DN

L

D

D1

D2

f

b

Z-d

D0

H1

H2

W(Kg)

15

130

95

65

43

3

14

4-14

100

180

195

7

20

150

105

75

50

3

14

4-14

100

215

235

8

25

160

115

85

60

3

16

4-14

120

220

245

9

32

180

135

100

68

3

18

4-18

140

250

275

11

40

200

145

110

80

3

18

4-18

160

283

315

15

50

230

160

125

100

3

20

4-18

180

316

360

18

65

290

180

145

115

3.5

20

4-18

200

353

408

26

80

310

195

160

130

3.5

22

8-18

240

457

505

35

100

350

215

180

150

4

24

8-18

280

480

566

48

125

400

245

210

180

4

26

8-18

320

540

650

65

150

480

280

240

210

4

28

8-23

360

605

740

95

200

600

335

295

260

5

32

12-18

400

650

800

150

250

730

405

355

319

5

36

12-26

450

680

870

235

300

850

460

410

370

6

40

12-26

500

770

1050

350
